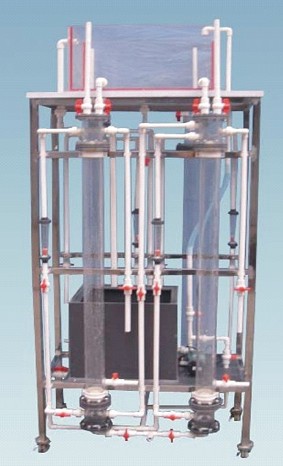

HYEP-G26型離子交換實驗裝置

發布時間：2025-03-10 丨 瀏覽次數：

一、產品概況

本設備通過模擬工業水處理流程，專為研究離子交換法脫堿軟化、除鹽工藝及樹脂性能而設計。

采用透明有機玻璃材質構建離子交換柱，采用模塊化設計，可直觀觀察樹脂狀態及水流情況。具備流量調節、水質監測等功能，可實現不同流速下的處理效果對比實驗，幫助學生掌握離子交換基本理論、樹脂再生技術及設備操作方法。直觀展示陽離子（氫型）與陰離子（氫氧型）樹脂的交換過程及再生反應。配置陽樹脂、陰樹脂、流量控制系統及再生液模塊，模擬實際工業水處理流程，適配教學與科研需求。

水中各種無機鹽類經電離生成陽離子和陰離子，經過氫型離子交換樹脂時，水中的陽離子被氫離子所取代，形成酸性水，酸性水經過氫氧型離子交換樹脂時，水中的陰離子被氫氧根離子所取代，進入水中的氫離子與氫氧根離子組成水分子（H2O），從而達到去除水中無機鹽類的目的。氫型樹脂失效后，用鹽酸（HCI）或硫酸（H2SO4）再生，氫氧型樹脂失效后用燒堿（NaOH）液再生。以氧化鈉（NaCI）代表水中無機鹽類，水質除鹽的基本反應式如下：

1、氫離子交換：

交換：RH+NaCl→Rna+HCl

 再生：2Rna+2HCl或H2SO4 → 2RH+2NaCl或 Na2SO4

2、氫氧根離子交換：

交換：ROH+HCl→RCl+H2O

 再生：RCl+NaOH→ROH+NaCl

二、主要參數和配置

1. 技術參數

處理水量：55~90 L/h

交換柱流速：15~25 m/h

電源：AC220V/功率100W

交換柱規格：?80mm×1400mm（透明有機玻璃）

2. 核心配置

離子交換系統：

透明有機玻璃交換柱4根（陽離子柱2根、陰離子柱2根）；

陽樹脂（氫型）、陰樹脂（氫氧型）各2套；

原水與再生模塊：

PP材質原水箱、再生液水箱（帶放空閥）；

動力與控制模塊：

防腐蝕進水泵（流量27~32 L/min，揚程3.1~4.3m）；

液體流量計4個（量程10~100 L/h）；

輔助組件：

UPVC管道閥門、取樣閥、電控箱（漏電保護器、電壓表）；

不銹鋼或鋁型材實驗臺架（帶萬向輪）。

三、應用場景

1. 教學

適用課程：環境工程《水處理技術》《工業水處理》實驗課；

功能演示：觀察離子交換動態過程，學習交換容量測定及再生操作。

2. 科研

工藝優化：研究不同流速對離子交換效率的影響；

樹脂性能測試：對比陽/陰樹脂再生后的交換容量衰減規律。

3. 企業

技術培訓：電子、醫藥企業水處理部門員工操作培訓；

工藝驗證：環保企業用于小型除鹽系統效能驗證。
