HYEP-G24D型 矩形單格V形濾池實驗裝置

發布時間：2025-03-10 丨 瀏覽次數：

一、產品概況

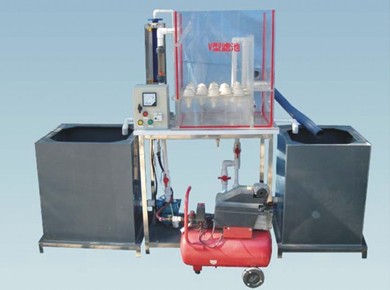

        矩形單格V形濾池實驗裝置專為研究高速均粒濾料過濾技術及氣水反沖洗工藝而設計。

采用透明有機玻璃材質構建濾池主體，直觀展示V型槽布水、深層截污及氣水聯合反沖洗流程。配置均粒石英砂濾料、小阻力配水系統及氣泵-水泵聯動模塊，模擬實際V型濾池運行，適配教學與科研需求。

V 型濾池是一種高速新型均粒濾料濾池，在國外及國內南京、西安、上海等城市的水廠中均有應用。該濾池的特點顯著：采用單層加厚均粒石英砂濾料，具備深層截污能力，濾速可達 7～20m/h，一般運行濾速在 12.5～15m/h；V 型進水槽不僅作為進水通道，在反沖洗時還兼作原水表面清掃布水槽，且進水槽和排水槽分設于池子兩側，使得池子能夠沿長度方向拓展，布水更為均勻；底部采用帶柄長濾頭底板的排水系統，無需設置礫石支承層；反沖洗采用壓縮空氣、濾后水和原水三種流體協同作用，形成獨特的氣、水反沖洗形式，能夠以最小的水頭損失和電耗實現理想的沖洗效果。

二、主要參數和配置

1. 技術參數

處理水量：1 m3/h

過濾濾速：12 m/h

反沖洗強度：6 L/(s·m2)（氣水聯合沖洗）

反沖洗氣量：1.44 m3/10min（15 L/(s·m2)）

電源：AC220V/功率800W

2. 核心配置

濾池系統：

透明有機玻璃V型濾池（含V型進水槽、小阻力配水系統、濾料層、清水渠）；

空氣壓縮機（排氣量36 L/min，壓力0.4~0.8 MPa）

原水處理模塊：

PP材質原水箱/清水箱（帶放空閥）

動力與控制模塊：

進水泵（流量27~32 L/min，揚程3.1~4.3m）；

反沖洗水泵（流量1 m3/h，揚程40m，功率0.9kW）；

測量與輔助組件：

液體流量計（量程250~2500 L/h）、氣體流量計（量程400~4000 L/h）；

UPVC管道閥門、不銹鋼或鋁型材實驗臺架（帶萬向輪）。

三、應用場景

1. 教學

適用課程：環境工程《水處理技術》《過濾工藝設計》實驗課；

功能演示：觀察氣水反沖洗動態、均粒濾料深層截污過程。

2. 科研

工藝優化：測試不同濾速對截污效率的影響；

參數驗證：研究氣水聯合反沖洗強度與濾層再生效果的關系。

3. 企業

技術培訓：水廠員工V型濾池操作與維護培訓；

工藝展示：環保企業用于新型濾池技術原理講解。
