汽車駕駛模擬器

發布時間：2021-12-17 丨 瀏覽次數：

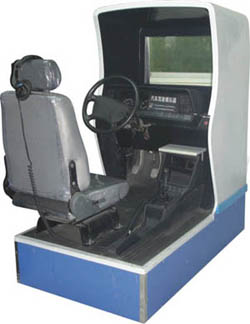

HYM-9型真車感受的汽車駕駛模擬器

      本公司生產的汽車駕駛模擬器是國內自主開發并擁有自主知識產權的汽車模擬駕駛系統，并吸收國外汽車駕駛模擬設備的先進技術的同時，結合本國國情，道路的模擬部分和標志標線全部按照國家交通法規設計、道路全部為國內道路，各操作方法與真車無異，視覺效果采用計算機實時成像、逼真度高，聲音采用計算機語音合成技術，能逼真模擬汽車行進中的各種機械動力聲、喇叭聲、周圍環境聲等，是附合我國駕駛員培訓與教學、中學勞技教育與通用技術課程的現代化教學設備。

      華育寬頻 HYM-9 型汽車駕駛模擬器是一種 80 度視角配 22 寸液晶彩顯的多功能新一代的主被動式汽車駕駛模擬器。它突破了原來在行駛十字路口向左拐的視線盲區，行起車來更加方便逼真， 從而清楚的觀察車輛與路面的位置關系。是目前新版的汽車駕駛模擬器軟件。

一、界面顯示 新增加 有：
?  轉向、
?  油門、
?  剎車、
?  離合器深淺進度；
?  檔位、
?  訓練成績，
?  后視鏡（左、右、中）、
?  場景地圖顯示；
?  界面儀表盤上顯示有：
?  車速表、
?  發動機轉速表、
?  大燈、（遠光燈、近光燈、視寬燈）、
?  轉向燈、
?  安全帶提示燈、
?  車門關閉提示燈、
?  機油燈、
?  電瓶警告燈等。
?  在訓練過程中、通過雙擊鼠標、可實現正視和俯視圖像駕駛之間切換。
三、本模擬系統界面里不同車型之間自由轉換，其車型有：
?  小轎車、
?  吉普車、
?  無級變速車（自動檔）、
?  農用車、
?  大貨車、
?  大客車、
（車型等多達六種學員可以在模擬器上體會不同車型的駕駛體會與樂趣）
四、學員可以根據自己駕駛的熟練程度選項訓練，分三級訓練，即 1 、初級駕駛； 2 、中級駕駛； 3 、高級駕駛訓練：
?  初級駕駛訓練 ：初級駕駛可分為六種車型和三種練習方法，即 1 、被動駕駛； 2 、原地訓練； 3 、簡易道路等訓練
?  中級駕駛訓練 ：可選擇場景內的相應功能訓練：車輛的數量、車型、道路、天氣等。
?  高級駕駛訓練 ：可選車輛的數量、車型、道路、天氣及 交通部規定的九項專項訓練 即： 1 通過連續障礙、 2 通過單邊橋、 3 直角轉彎、 4 側方位停車、 5 上坡定點停車與坡道起步、 6 限速通過限寬門、 7 百米 加減檔、 8 起伏路駕駛、 9 曲線行駛等 。場景內多可達 60 輛其他車輛，達到模擬逼真的交通流狀況。
訓練氣候 面有：“ 炫目訓練” “白天”、“雪天”、“霧天”、“雨天”、“黑夜”，體會不同天氣狀況下的駕駛特點（例如，晴天炫目道路訓練有早上及傍晚的炫目駕駛；雪天路面極滑；霧天視線極其不好；夜間駕駛會車時要遠近燈光的切換等）。
本系統完全符合全新的駕駛員培訓大綱及交通部新駕駛模擬器行業標準 JT/T378-2015 。
?  學生駕駛艙
座機由駕駛座、視屏彩電、汽車五大操作系統、核心計算機、高級進口傳感器、數據采集板等組成，各操作部件通過傳感器，經數據傳感板傳輸。
?  駕駛模式
被動式：被動式駕駛適用于初學的學員，學生可以按照電腦語音提示進行規范的操作練習。
主動式：主動式駕駛與實際車輛相同。
?  功能
?  主視屏：顯示駕駛前方道路與周圍路況、使學生能感覺身在駕駛室操作著運行中的汽車。并顯示檔位、成績分?jǐn)?shù)。
?  后視鏡：能達到與真車相同的模擬效果。可升降。
?  模擬儀表：顯示車速、里程、發動機轉速。并且可自行決定關閉或開啟。
?  特殊功能：通過鼠標操作可由正常駕駛室駕駛模式切換到以府視式駕駛模擬 .
?  訓練場景科目：
⑴ 一般道路；
⑵ 高速公路；
⑶ 城市道路；（包括：行人、自行車、其它車輛、雙黃線、崗?fù)ぁ⒕臁⒓t綠燈、轉盤、交通標志標線等。）
（ 4 ）炫目道路
（ 5 ）泥濘道路
（ 6 ） 山區道路；
（ 7 ） 曲線穿樁、場地倒庫；
（ 8 ）“ 8 ”字型路；
（ 9 ） 直角彎路、十字路口、丁字路口、匝道等。
（ 10 ） 蛇形路；
（ 11 ） 就位停車；
（ 12 ） 順行停車；
（ 13 ）雙邊橋；
（ 14 ）單邊橋；
（ 15 ）單凸橋；
（ 16 ）橫斷橋；
（ 17 ）騎越障礙；
（ 18 ）立交橋；
（ 19 ）隧道。
?  天氣
一般道路可選擇四種天氣：白天、雪天、霧天、雨天、黑夜。
?  畫面選擇
?  可以選擇“打開”或“關閉”：后視鏡、向?qū)У貓D、錯誤提示、成績等。
?  其它車輛選擇
各道路分 4 種數目選擇： 3 至 60 輛。
?  車型選擇
在訓練中有六種車型：小轎車、吉普車、無級變速車（自動檔）、大貨車、大客車、農用車等。
?  汽車模擬技術
汽車多自由度數學模型，實現汽車轉向、制動和加速的逼真模擬。
?  測試調整功能
傳感器測試：方向機的測試、離合器的測試、油門的測試、制動器的測試（腳剎）、手制動的測試、變速器各檔位的測試、鳴號、點火、開鎖。只要打開測試界面便一目了然。并可作學員操作曲線學仿
第二節 汽車駕駛模擬器軟件技術指標
● 軟件增加
※界面儀表盤上顯示有： 車速表、發動機轉速表、大燈、（遠光燈、近光燈、視寬燈）、轉向燈、安全帶提示燈、車門關閉提示燈、警告燈及機油電瓶燈等 , 與硬件配合，錯誤操作進行扣分并具有語音提示。
※界面顯示新增加： 80 度全新視角寬頻模擬駕駛、轉向、油門、剎車、離合器深淺進度顯示；檔位、訓練成績，后視鏡（左、右、中）、場景地圖顯示 ; 與硬件配合。
※語言提示新增加： 壓雙黃線，闖紅燈提示；并在每次駕駛訓練后系統自動給予評分即“成績優秀”“成績中等”“成績不合格”的提示音及字幕。
汽車駕駛模擬器駕駛模擬軟件采用汽車多自由度數學模型，實現汽車轉向、制動和加速的逼真模擬；另外利用全新的計算機技術，實現真實的三維場景及逼真的聲音模擬。
1 駕駛模式選擇
單機訓練：單臺駕駛艙獨立訓練，訓練時候場景內部的其他車輛、自行車、行人等由系統根據交通規則及交通模型發出，模擬真實的交車、會車、跟車等。
被動駕駛：系統根據已經配置好的被動駕駛文件播放視頻以及操作語音提示， 學員可以在沒有教練指導下按照操作語音提示學習，學習正確的操作順序。被動駕駛文件可以自行配置，以便根據自己的特點配置出符合訓練大綱要求的被動駕駛文件。被動駕駛功能對初學駕駛的學員來說非常有用，如果學員沒有按照提示操作，系統將報錯并扣分。
網絡互動：通過中央控制臺可以連接 25 臺駕駛艙，實現聯網訓練，場景中可以看見其他駕駛艙所駕駛的車輛，并看見其他駕駛艙所駕車輛的轉向燈、剎車燈以及聽見其他車輛的喇叭。
2 訓練場景科目
    訓練場景包括：
一般道路 ：場景中有鐵道路口、單行道、限定距離換檔等內容。
高速公路 ：場景中有超車道、行車道、出口等交通標志牌，車距確認、隧道、高速公路出入口等內容。
城市道路 ：場景中有立交橋、十字路口、丁字路口、環形島、環城路、行人橫穿道路等內容。
炫目道路： 使學員在晴天強光照耀下體會行駛中車距的確認、會車觀察車輛與來車的位置關系、行人橫穿道路等訓練項目。
危險道路 ：危險場景中設置有行人突然橫穿公路、路口突然出現橫穿自行車、路口突然出現汽車、道路維修等危險狀況。
場地訓練 ：曲線穿樁、倒車移位、 “ 8 ”字型路、直角彎路、蛇行路、就位停車、順心停車、斜位停車、雙邊橋、右單邊橋、左單邊橋、單凸橋、雙凸橋、橫斷路、騎越障礙、山區道路、坡道。
場地 9 項 ：通過連續障礙、通過單邊橋、直角轉彎、側方位停車、上坡定點停車與坡道起步、限速通過限寬門、百米加減檔、起伏路駕駛、曲線行駛。
3 訓練天氣選擇
    學員可以選擇“白天”、“雪天”、“霧天”、“雨天”及“黑夜”，體會不同天氣狀況下的駕駛特點（例如，雪天路面極滑，霧天視線極其不好等）。
4 訓練車型選擇
    學員可以選擇 “桑塔納”、“吉普車”、“無級變速車（自動檔）”、“東風車”、“大客車”、“農用車” 作為訓練車輛，在模擬器上體會不同車型的特點。
5 其他車輛選擇
    學員可以根據駕駛的熟練程度，分 4 種級別選擇場景內的其他車輛的數量，場景內可達 60 輛其他車輛，達到模擬逼真的交通流狀況。
6 界面顯示
    檔位顯示，訓練成績，后視鏡（左、右、中）、逼真汽車儀表（車速、里程、發動機轉速）、場景地圖。在訓練過程中，通過雙擊鼠標，可實現正視圖像與俯視圖像駕駛之間切換，從而清楚的觀察車輛與路面的位置關系。
7 測試調整功能
    機器是否正常，只要打開測試界面便一目了然。可作為學員模范教練操作曲線。
8 播放 VCD
    利用該功能，可以播放電子版本汽車培訓教學教材。
9 歷史記錄及錯誤明細
    訓練完畢后，學員可以查看訓練過程中所出現的錯誤動作，并且可以將訓練成績及錯誤明細表作為歷史記錄保持下來。
10 復現功能
訓練結束后，學員可以以俯視的方式查看后 3 分鐘的駕駛過程，從而仔細分析錯誤駕駛發生的原因，以便以后改正。
11 定時訓練
    學員可以設定訓練時間，訓練時間一到，系統自動退出訓練界面。
12 操作錯誤檢測項目
    系統對學員操作各操作部件正確與否進行判斷，如啟動時是否踩下離合器、闖紅燈報警等。與前面版本不同的是， 區別判斷“離合器松得太快”和“發動機轉速過低”， 并新增加了 學員在每次駕駛訓練后系統自動給予評分。
13 無紙化考試
無紙化考試采用標準化試題，題庫里共有 11 套試題（共 1100 道試題），可以隨機出題考試以可以依次考試每套試題。與現有無紙化考試系統大的區別在于：無紙化考試試題集成在駕駛模擬器系統之中，可以利用模擬器進行。
14 交通標志、標線及交通法規
交通標志、標線包括所有的禁令標志、禁止標線、警告標線、警告標志、指路標志、指示標線、指示標志。

交通法規包括：道路交通安全法、道路交通安全法實施條例、道路交通安全違法行為處理程序規定、道路交通事故處理辦法、道路交通事故處理程序規定、高速公路交通管理辦法、機動車登記辦法、機動車登記規定、機動車駕駛員培訓管理規定、機動車駕駛證申領和使用規定、交通違章處理程序規定。
