HYGF-5 分布式光伏工程實訓系統

發布時間：2021-11-30 丨 瀏覽次數：

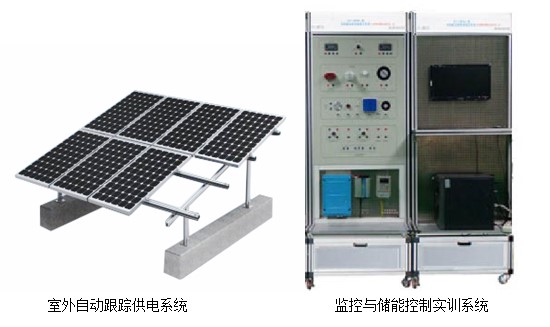

HYGF-5分布式光伏工程實訓系統

一、供能模塊

采用光伏組件、可調直流源、蓄電池為設備供電

光伏供電：光伏組件沿著太陽的運行軌跡追隨太陽,構成一個閉路反饋系統,實現自動跟蹤。系統不需設定基準位置,傳感器永不迷失方向。

1)組件功率：20W；

2)誤差：±3%；

3)輸出電壓：17V；

4)輸出電流：1.17A；

5)開路電壓：21.4V；

6)短路電流：1.27A；

7)工作溫度：-45℃~85℃；

8)尺寸：430×430×28mm；

9)數量：4塊。

可調直流源：高頻調制技術，將開關電源的電壓和電流展寬，實現了電壓0~100V和電流0~10A的大范圍調節

1)額定功率：1000W；

2)輸入電壓：AC220V±10%；

3)輸出電壓：0-100V

4)輸出電流：0-10A

5)輸出電壓穩定度：≤0.2%；

6)輸出電流穩定度：≤0.5%；

7)負載穩定度：≤0.5%；

8)紋波及噪聲：≤1%；

9)工作溫度：-10°C~+40°C；

10)工作濕度：10%~80%RH；

蓄電池：在離網系統中進行能源補償。

1)額定電壓：12V；

2)額定容量：18AH(20RH)；

3)數量：2個；

4)重量：5KG；

5)可大電流充電（0.8C-1C）；

6)浮充電壓：13.50-13.80V±0.02(25℃)；

7)均充電壓：14.10-14.40V。

數據采集模塊

高精度直/交流電壓電流多功能組合表，和電子式多功能電能表。提供實時數據顯示，本地?cái)?shù)據查詢，電流變比可編程設置，支持RS-485通訊，Modbus-RTU協議。

交流電壓電流多功能組合表

1) Rs485通訊接口，物理層隔離，Modbus-RTU協議；

2）波特率：1200-9600；

3）電壓：量程 0~450V；

4）電流：量程 5A；

5）頻率：45-65Hz；

6）電源：DC24V；

7）通訊：1路RS-485通訊，Modbus-RTU協議；

8）波特率：1200~9600bps，默認2400bps；

9）數量：2只。

直流電壓電流多功能組合表

1) Rs485通訊接口，物理層隔離，Modbus-RTU協議；

2）波特率：1200-9600；

3）電壓：量程 0~220V；

4）電流：量程 12A；

5）電源：DC24V；

6）通訊：1路RS-485通訊，Modbus-RTU協議；

7）波特率：1200~9600bps，默認2400bps；

8）數量：2只。

單相電子式多功能電能表

1）工作電壓范圍：AC220V±20%；

2）參比頻率：50Hz；

3）基本電流：10A；

4）最大電流：60A；

5）啟動電流：40mA；

6）功耗：<2VA,<1VA；

7）測量精度：1.0級；

8）通訊：1路RS-485通訊，Modbus-RTU協議；

9）波特率：1200~9600bps，默認2400bps；

10）數量2只。

?集中控制模塊

通過對繼電器或接觸器的控制從而實現對整個光伏系統穩定、可靠、快速的邏輯控制。并通過光伏控制器控制光伏組件方陣對蓄電池充電以及蓄電池給后端負載供電的自動控制設備。

技術指標：

1)繼電器輸出， 32 輸入/32 輸出；

2)額定電壓：AC100~240V；

3)電壓允許范圍:AC85~264V；

4)額定頻率：50/60Hz；

5)允許瞬時掉電時間：l0ms以下；

6)電源保險絲：250 3.15A 計時延時保險絲250V 5A 計時延時保險絲

125V 3.15A 計時延時保險絲；

7)沖擊電流：最大30A 5ms以下/AC100V、最大60A 5ms以下/AC200。

?環境感知模塊

環境感知模塊：包含光照度傳感器，溫度濕度傳感器。

1）溫度范圍：-20.0°C ~ 60.0°C ；

2）濕度范圍：0.0%RH ~ 99.9%RH ；

3) 光照度范圍：0~20000 lux；

4) 輸出信號：RS485信號；

5) 溫濕度工作電壓：DC5V；

6) 光照度工作電壓：DC24V。

?通訊模塊

包含交換機、LoRa通訊模塊、光伏運維終端、智慧運維采集器。

1) 逆變器連接：以太網/RS485/RS422；

2）最大支持電站規模：≤15KWp；

3) 支持5國語言；

4）支持3種采集接口：USB/以太網/RS485；

5）支持兩種方式將逆變器數據傳輸給分布式運維平臺：光伏運維終端方式；智慧運維采集器方式；

6）支持4種上行協議：透明轉發/鑒恒規范/IEC104/MQTT；

7) 工作溫度：-10°C~+50°C

8) 工作濕度：10%~80%RH；

?負載模塊

負載模塊：包含直流負載和交流負載。

直流負載

1)工作電壓：24V；

2)工作電流：0.1A；

3)數量：1只

4)技術認證：CE；

6)保護等級：IP30；

7)工作狀態：紅燈、黃燈、藍燈、報警

8)尺寸：φ50mm；

交流負載

1)電壓：220V；

2)交流LED燈：1W；

3)尺寸：燈頭厚度2CM，燈頭直徑7CM，底座直徑7.4CM,燈體高度10CM

4)顏色：黃藍

5)數量：2只

6)交流風扇：電壓220V,電流0.08A

?智能離網微逆變模塊

輸出正弦波，具有高可靠性，低故障率的特點，性能優越。

（要求具有一種智能微逆變系統軟件著作權）

技術指標：

1)額定功率：240W；

2)持續輸出功率：270W；

3)峰值功率：400W

4)額定輸入電壓：（20.0±1.5V）-（28.0±1.5V）；

5)額定輸出電壓：220±5%；

6)頻率：50±0.05Hz，60±0.05Hz；

7)轉化率：88% ；

8)高壓關斷電壓：28±0.5V；

9)低壓關斷電壓：20±0.5V；

10)保險絲：40A；

11)工作環境溫度：0°C~+55°C

12)工作濕度：10%~90%RH；

13）產品尺寸：420*280*99mm；

15）集成4.3寸電容屏，能設置屏幕亮度、聲音、體驗觸屏；

16）擁有故障檢測模塊，能檢測4種故障狀態；

17）通過電容屏能顯示采樣模塊的參數，至少包含4種參數；

18）能控制3種逆變控制模塊的輸入?yún)?shù)；

19）同時支持以太網通訊、WiFi通訊、RS485通訊、RS232通訊。

20）逆變狀態：逆變輸出電壓頻率支持軟件可調，輸出電壓也支持硬件可調，死區可調，

21）支持程序二次開發；

二、分布式光伏并網隔離系統

包含并網逆變器和隔離變壓器，同時與智能離網微逆變模塊集成與一套設備中，可自由將系統在并網模式與離網模式中切換。

并網逆變器：

1)額定功率：700W；

2)最大額定輸出率：800W；

3)啟動電壓：60V；

4)最大輸入直流電流：11A；

5)額定輸出功率：700W；

6)額定輸出電壓：220±5%；

7)頻率：50±0.05Hz；

8)最大輸出電流：4.4A ；

8)最大效率：97.2V；

9)通訊接口：RS485；

10)冷卻方式：自然對冷；

11)工作溫度：-20°C~+60°C；

12)工作濕度：10%~90%RH；

13）產品尺寸：310*373*160mm；

14）重量：7.4kg；

隔離變壓器

1)額定功率：1000VA；

2)輸入電壓：AC220V±10%；

3)絕緣電阻：≥50M歐姆；

4)效率：≥95%；

6) 頻率類型: 50-60HZ；

7)工作溫度：-20°C~+40°C

8)工作濕度：≤90%RH；

三、分布式光伏智能運維系統

1)包含用戶列表、角色列表、權限管理，增加賽事，編輯參賽人員，可以賽程參數設置（起止時間，根據結束時間自動結束賽事），賽事計分。

2)具有賽事控制：能控制單人加時，單人結束和全部結束。

3)地圖上顯示電站位置，點擊后顯示電站概要信息（今日發電；總發電量；更新時間）。

4)界面顯示包含登錄用戶所管理電站的統計信息、運行狀況，可進行電站維護，采集器維護和設備維護：新增、修改、刪除。

5)擁有至少5種監控參數。

6)卡片形式展示當前用戶所管理的電站概要信息。

7)顯示當前用戶所管理的電站的故障信息，可處理故障，輸入故障原因分析、故障處理方式方法，是否解決。

8)統計節能減排相關數據（減排CO2、節約樹木）。

9)逆變器的數據進行分析：小時發電、實時功率曲線、日、月、年發電柱狀圖。

10)顯示選中電站的網絡拓?fù)洌⒈O(jiān)控網絡設備的運行情況，如果網絡設備有故障則直觀顯示網絡中。

11)要求顯示當前功率、今日發電、累計發電、月度發電、年度發電、節能減排6種參數。

4、分布式光伏仿真規劃軟件

可以導入各種現實或模擬地形地貌，以網格形式進行部署和展示系統，具有地形、氣候、成本、收益等功能模擬。培養學生從多方面角度去綜合考究區域能源規劃的能力。

耗材包：

1）面板螺絲螺母200套/包；

2）號碼管1套；

3）冷壓端子，管型、U型各1套；

4）接線端子1盒；

5）電線電纜軟線RV0.5mm 紅黑各2卷；

6）纏繞管Φ8,13米 1包；

7）扎帶 4*150mm 1包；

8）熱縮防水中間電線接頭 1包。

工具包：

1）鉗型表；

2）剝線鉗、斜口鉗、冷壓壓線鉗；

3）螺絲刀、工具刀、活動扳手。
