通用電工電子綜合實驗裝置

發布時間：2023-03-02 丨 瀏覽次數：

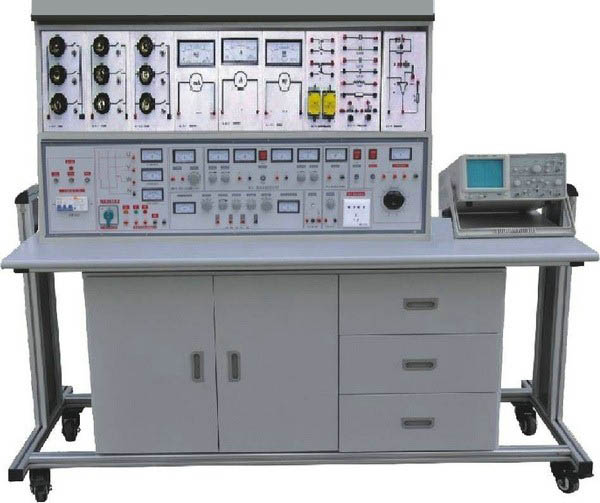

　　什么是通用電工電子綜合實驗裝置

　　通用電工電子綜合實驗裝置設備是按照國內實驗教學大綱的要求研制的新產品，它可滿足大、中專院校、職業學枚、技校電工學、電工原理、電子技術等課程的實驗教學要求。一套設備由12臺實驗臺、一臺電源控制臺組成，一臺二座。實驗臺由實驗屏、控制柜、實驗桌組成。實驗屏上做電工實驗，實驗桌面上作電子技術實驗。實驗屏由若干實驗單元盒組合而成，單元盒板面電路符號用新國家標準，每一單元盒在實驗屏上的位置可任意互換，可根據實驗需要方便地組合成不同的實驗線路，實驗方便、快捷，能使學生在短時間內較快，較好地完成實驗。實驗桌面上配有通用九孔電路板，裝有元件的透明元件盒在其上可如意接插實驗電路。控制柜提供三相四線制電源、三相、單相可調電源、雙路可調直流穩壓穩流電源、脈沖信號、正弦波、方波、三角波信號等。為保證在實驗中人身及設備的安全，該實驗臺設有漏電及過載保護裝置。

　　通用電工電子綜合實驗裝置實驗室設備具有整體結構緊湊、外形美觀大方、組裝方便等特點，是各類高等院較、中等專業學校和職業學校電工、電子實驗教學理想換代產品。

　　一、通用電工電子綜合實驗裝置結構

　　1、實驗桌:系進口三聚氰胺飾面板制成，不變型不褪色。尺寸:160×68×85cm

　　(1)通用電路板:固定在實驗桌桌面上，在其上作電子實驗

　　(2)抽屜:左右各l個，放置常用工具。

　　(3)元件儲存柜:放置元件

　　2、電子元件盒:裝有電子元件透明盒體，在通用電路扳上拼插實驗電路。

　　3、日光燈:40W，用于日光燈電路及功率因數改善實驗。

　　4、控制柜:尺寸:144×30×26(cm)

　　主要構成部分:

　　(1)三相熔斷器:

　　規格:額定電流2A

　　用途:整個實驗臺上第一保護裝置

　　(2)電流輸入指示燈:

　　規格:220V氖泡指示燈:

　　用途:指示三相四線電源和實驗臺通斷。

　　(3)漏電保護開關:

　　規格:三相四線制，額定電流3A，漏電動作≦30mA

　　用途:具有短路，過載、漏電保護，保護人身與儀器的安全

　　(4)電源輸出指示:

　　規格:紅、綠、黃三只220V氖泡指示燈:

　　用途:當開關接通時，紅、綠、黃指示燈亮。

　　(5)3只交流電壓表:

　　規格:0～450V

　　用途:指示三相0～450V輸出電壓

　　(6)I/O開關:控制三相電源輸出

　　(7)三相電源輸出插口:由二組四個接線柱U、V、W、N組成三相四線制電源輸出端口。

　　(8)信號源單元:輸出正弦波、方波、三角波三種波形。

　　(9)脈沖源單元:輸出一組正負脈沖。

　　(10)直流穩壓電源:輸出二路獨立連續可調的直流穩壓電源。

　　(11)+5V固定穩壓電源

　　(12)3～24V低壓交流電源:輸出3、6、9、12、15、18、24V低壓常用電源。

　　(13)單相電源插座組

　　規格:每一插座額定電流為2A。

　　用途:提供國內外幾種標準的單相220V電源插座。

　　(14)可調交流電源:

　　規格:1.5KVA三相調壓器

　　用途:提供0～380V連續可調的交流電壓，同時可得到0～240V單相可調電源。

　　(l5)交流電壓表

　　規格:0～450V

　　用途:用以監測可調三相交流電源的輸出電壓。

　　(16)交流電源輸出插□:

　　采用接線座:由4只接線座組成可調交流電源的輸出端。

　　(17)音頻放大器

　　5、實驗屏

　　實驗屏由實驗單元板及鐵質噴塑框架組成。

　　(1)框架:框架經分割成上、下兩層，設有滑道，使實驗單元盒拆裝方便，位移滑快。

　　(2)實驗單元盒

　　單元盒面板注塑而成，背面安裝元器件，并配有塑料護罩，使學生觸及不到帶電部位。護罩與面板結合用較科學的壓卡式結構，維修拆裝方便。面板經絲印，構成不同的元器件線路符號，元器件的接線端均由面板上的接線柱引出。

　　配置單元盒目錄：

　　名 稱型 號 及 規 格

　　直流電流表59C23型0～l00μA

　　直流電流表59C23型0～l0mA～50mA

　　直流電流表59C23型0～2A

　　直流電流表59C23型 0～500mA

　　交流電流表59L19型0～100mA

　　交流電流表59L19型0～2A

　　功率因數表59L19型220V2A

　　交流電流表59L19型 0～500mA

　　直流電壓表59C23型0～l0V～30V

　　直流電壓表59C23型0～300V

　　交流電壓表59L19型 0～50～250V

　　直流電壓表59C23型 0～lV

　　交流電流表59L19型0～450V

　　轉換開關LW6-2B 400V 5A

　　三相負荷開關HK8 400V l5A

　　中間繼電器JZ7-44 380V 5A

　　電路接點擴展板自鎖緊插口l2只

　　電阻8只

　　電容6只

　　可調電位器4只

　　交流接觸器CJ10-10 380V 10A(二只)

　　熱繼電器JRl6-20/3D 0.35～lA

　　接鈕開關LAl9-11三只

　　時間繼電器JS7-2A 380V 60S

　　燈炮負載平燈頭九只，開關九只

　　日光燈電路單元板40W鎮流器，開關

　　熔斷器，啟輝器

　　熔斷器5A

　　電流源-電壓源轉換電路

　　伏安特性單元板

　　電路元件單元板

　　直流電路單元板

　　受控源單元板

　　電流測量插口500V 2A

　　二、通用電工電子綜合實驗裝置主要技術指標

　　l、輸入工作電源:三相五線

　　2、輸出電源及信號:

　　(l)A單元:三相四線，具有固定三相380V電源和0～380V三相可調輸出口。

　　(2)B單元:交流3、6、9、12、15、18、24V

　　(3)C單元:雙路穩流穩壓電源，二路輸出電壓都為0～30V，由多圈電位器連續調節，具有預設式限流保護功能。

　　大輸出電流均為2A 電壓穩定度: <10-2

　　負載穩定度：<10-2 紋波電壓: <5mv

　　(4)D單元:直流穩壓5V，電流0.5A

　　(5)F單元:220V電壓輸出，供外接儀器使用。

　　3、單次脈沖源:每次可輸出一對正負脈沖。

　　4、函數信號發生器(正弦波、三角波、矩形波)

　　(1)頻率范圍:5Hz-550KHz分五個頻段

　　(2)頻率指出:由Hz表直接讀出

　　(3)電壓輸出范圍:正弦波:5Hz-250KHz>4.5V，250KHz-550KHz>3.5V

　　三級衰減:0db、20db、40db、具有連續細調

　　矩形波: 5Hz-250KHz>4.5V，250KHz-550KHz>3.5V，幅度連續可調。

　　三角波:5Hz-550KHz>lV

　　5、音頻功率放大器:輸入音頻電壓不低于l0mV，輸出功率不小干lW，音量可調，內有喇叭，用于放大電路擴音。也可作信號尋跡儀器使用。

　　6、絕線電阻: >5MΩ

　　7、漏電保護:漏電動作電流≤30mA

　　三、通用電工電子綜合實驗裝置配備(以二十四座為例)

　　1、實驗桌:配有12臺實驗桌(一臺二座)，規格:148×68×85cm，桌面中央裝通用電路板，尺寸為90×35cm，在其上插接實驗電路，桌下部為元件儲存柜。

　　2、24張凳

　　3、控制柜:共12臺，每一張實驗桌配置1臺

　　4、實驗屏:共12臺，每一臺桌配置l臺

　　5、單元板:每臺32塊，24座配置384塊

　　6、12套電子實驗用的直流電表、電阻器、電容器、變壓器、二極管、三極管、集成、可控硅、傳感器等。元器件已裝在單元盒上。

　　7、總電源控制臺l臺，分別控制12學生實驗臺的電源。

　　8、器材:12只MF-500型萬用表、12臺三相異步電動機(0.l8KW)，24把烙鐵及烙鐵架，12套尖嘴鉗、剝線鉗、螺絲刀，12只電流插頭，自鎖緊實驗連接線480根。

　　9、電工電子虛擬仿真實訓與考核軟件

　　采用三維仿真技術的大型仿真實訓軟件。涵蓋模擬電子技術、數字電子技術的主要實訓項目。每個項目可根據需要設有實訓目的、實訓器件、實訓電路、電路原理、通電測試、故障檢測等多種訓練任務。

　　具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性于一身。適用范圍電子技術仿真實驗、應用電子技術仿真實驗實訓、維修電工仿真實訓、電子技能仿真實訓等。

　　10、維修電工職業資格考評軟件

　　能進行維修電工職業資格模擬考試，題型有單選題，判斷題，操作題，軟件有記時打分的功能，有大量的模擬試題，針對某些新穎，靈活試題會相應的并提供專業級的解題思路。

　　11、在線遠程教育學習軟件

　　在線教育系統提供免費遠程電工電子、PLC培訓,伺服,步進,觸摸屏,變頻器, 單片機，數控，機器人，工業組態及網絡通信等全系列自動化技術培訓，自由組合不同教學手段，實現各種不同的教學方法，比如談話式、研討式、活動式、競賽式等等，12種教學手段,游戲化闖關式學習體驗,三大管理系統,網校CRM系統。

　　12、用戶自備器材:

　　(1)示波器(型號不限); (2)晶體管毫伏表; (3)滑線變阻器; (4)功率表

　　四、通用電工電子綜合實驗裝置實驗項目

　　(一)電工部分實驗:

　　1.常用電工儀表的使用

　　2.線性元件與非線性元件的伏安特性

　　3.直流電路電壓與電位的研究

　　4.基爾霍夫定律的驗證

　　5.迭加原理與互易定理的驗證

　　6.代文寧定理與諾頓定理的驗證

　　7.電壓源與電流源的等效變換

　　8.受控源的研究

　　9.一階電路的響應

　　10.二階電路的響應

　　11.研究LC元件在直流電路和交流電路中的特性

　　12.交流電路參數的測量

　　13.正弦交流電路RLC元件的特性

　　14.RL及RC串聯電路實驗

　　15.RLC串聯諧振電路

　　16.日光燈電路連接

　　17.改善功率因數實驗

　　18.互感的測量

　　19.三相電路及功率的測量

　　20.R-C選頻網絡實驗

　　21.二端口網絡的研究

　　22.單相變壓器實驗

　　23.三相異步電動機的使用與起動

　　24.三相異電動機的正、反轉

　　25.三相異步電動機的Y-△起動

　　26.三相異步電動機的順序控制

　　27.三相異步電動機的能耗制動

　　(二)電子部分實驗:

　　1.晶體二極管的特性及檢測

　　2.晶體三極管輸入輸出特性

　　3.低頻小信號電壓放大器

　　4.直接耦合兩級放大器

　　5.RC耦合兩級放大器

　　6.負反饋對放大器性能的影響

　　7.變壓器耦合推挽功率放大器

　　8.互補對稱推挽功率放大器(OTL)

　　9.單相半波整流

　　10.單相全波整流

　　11.單相橋式整流

　　12.單相橋式整流濾波

　　13.單結晶體管特性

　　14.單結晶體管觸發電路

　　15.晶閘管簡單測試及可控整流電路

　　16.場效應管測試

　　17.串聯型穩壓電壓

　　18.差動放大電路的研究

　　19.集成運放參數的測試

　　20.集成運放減法電路

　　21.集成運放加法電路

　　22.集成運放積分電路

　　23.集成運放微分電路

　　24.集成運放文氏正弦波振蕩器

　　25.電容三點式振蕩器

　　26.電感三點式振蕩器

　　27.集成穩壓電路

　　28.無穩態電路(多諧振蕩器)

　　29.施密特觸發器

　　30.集成與門邏輯功能測試

　　31.集成非門電路邏輯功能測試

　　32.集成或門電路邏輯功能測試

　　33.集成與非門邏揖功能測試

　　34.CMOS門電路的測試

　　35.基本RS觸發器

　　36.JK觸發器

　　37.D觸發器

　　38.555時基電路的應用(方波發生器)

　　39.二一十進制計數器

　　40.二一十進制8421譯碼器

　　41.加法器

　　42.減法器

　　43.用集成與非門構成單穩態觸發器

　　44.組合邏輯電路

　　利用上述44項實驗元器件也可完成面實驗

　　45.P-N結單向?qū)щ娞匦?/p>

　　46.三權管ICBO的測量電路

　　47.三極管ICEO的測量電路

　　48.三極管電流放大

　　49.三極管的VA特性

　　50.帶負載的單級小信號電壓放大

　　51.電壓負反饋偏置電路

　　52.分壓式電流負反饋偏置電路

　　53.用熱敏電阻穩定工作點

　　54.用二極管穩定工作點

　　55.分析Ce對低頻特性的影響

　　56.共基極放大實驗電路

　　57.共集電極放大實驗電路

　　58.共源極基本放大電路

　　59.場效應管自給偏壓放大電路

　　60.場效應管分壓式自偏壓電路

　　61.場效應管共漏極電路

　　62.場效應管共柵極電路

　　63.單管阻容放大電路

　　64.基本直流放大電路

　　65.用電阻提高后級發射極電位

　　66.用穩壓管提高后級發射極電位

　　67.變壓器耦合放大電路

　　68.甲類功率放大電路

　　69.乙類功率放大電路

　　70.串聯電流負反饋

　　71.串聯電壓負反饋電路

　　72.并聯電壓負反饋電路

　　73.并聯電流負反饋電路

　　74.兩級放大電路中的負反饋

　　75.射極輸出電路

　　76.自舉射極輸出電路

　　77.用電容衰減高頻電壓

　　78.用負反饋消除自激振蕩

　　79.電池監視電路

　　80.場效應管、三極管組成放大電路

　　81.PNP-NPN直接耦合放大電路

　　82.共基共射放大電路

　　83.晶體管開關作用

　　84.液位光電控制

　　85.簡單的溫控電路

　　86.模擬光控簡易路燈自動開關電路

　　87.RC移相振蕩器

　　88.雙T選頻網絡

　　89.雙T選頻網絡組成的振蕩器

　　90.變壓器反饋式振蕩電路

　　91.場效應管變壓器反饋式振蕩電路

　　92.防盜報警電路

　　93.串聯型晶體振蕩電路

　　94.互補音頻振蕩訊響器

　　95.報警訊響器

　　96.音樂門鈴電路

　　97.電子報警器電路

　　98.差動放大電路的基本形式

　　99.電子門鈴電路

　　100.準互補對稱電路

　　101.三管OTL互補對稱電路

　　102.長尾式差動放大電路

　　103.差動輸入單端輸出

　　104.單端輸入雙端輸出

　　105.單端輸入單端輸出

　　106.雙電源式長尾差動放大電路

　　107.差動式放大器實驗電路

　　108.具有恒流源的差動放大電路措施

　　109.單端輸出差動放大電路的溫諷分析

　　110.閃光器電路

　　111.運算放大器的基本接法

　　112.電流差動式運放用作交流比例放大

　　113.Vos的簡易測量方法

　　114.Aos的簡易測量方法

　　115.Aod的簡易測量方法

　　116.共模抑制比Cmrr的簡易測試

　　117.大共模輸入電UIcm的簡易測試

　　118.Yopp的簡易測試

　　119.SR的測量方法

　　120.基本同相放大接法

　　121.運放構成的LC振蕩器

　　122.電熱杯調溫電路

　　123.引到反向端輸入調零措施

　　124.引到同向端輸入調零指施

　　125.為使電值不致過大的接法

　　126.利用三極管的基極電流實現Ios的溫度補償

　　127.利用T型網絡提高等效反饋電阻

　　128.使互補管工作在甲乙類擴大輸出電流的措施

　　129.對電容負載進行校正時措施

　　130.反相輸入保護措施

　　131.同相輸入保護措施

　　132.利用穩壓管保護器件

　　133.電源極性錯接的保護

　　134.電源啟動瞬間過壓保護

　　135.二極管檢波電路

　　136.利用PN結的溫度系數測量溫度的電路原理

　　137.雙二極管限幅器

　　138.反相運放基本電路

　　139.可變比例放大

　　140.同相運放基本電路

　　141.電壓/電流變換電路

　　142.電流/電壓變換電路

　　143.電壓跟隨器

　　144.差動放大基本電路

　　145.運算放大器的差動輸

　　146.反相輸入求和運算

　　147.同相輸入求和運算

　　148.雙端輸入求和運算

　　149.基本積分電路

　　150.EG考濾泄漏阻對的積分運算電路

　　151.提高積分時間常數的措施

　　152.快速積分電路

　　153.模擬一階微分方程電路

　　154.模擬二階微分方程電路

　　155.基本微分電路

　　156.實用微分電路

　　157.利用間接方法得到近似微分

　　158.基本對數運算電路

　　159.利用三極管的對數特性組成對數運算電路

　　160.反對數放大的基本電路

　　161.Vo正比于VxVy電路

　　162.簡單的過零此較電路

　　163.具有滯迥特性的比較電路

　　164.雙限比較電路

　　165.利用二級管作為上限檢測幅度選擇電路

　　166.雙限三態比較電路

　　167.下限檢幅選擇電路

　　168.基本采樣保護電路

　　169.RC無源網終的低通濾波電路

　　170.濾波電路接到組件的同相輸入端

　　171.濾波電路接到組件的反相輸入端

　　172.簡單二階RC濾波電路

　　173.典型RC有源濾波電路

　　174.兩階有源濾波電路

　　175.多路反饋二級有源濾波電路

　　176.典型二階高通有源濾波電路

　　177.基本帶通濾波電路

　　178.典型帶通濾波電路

　　179.用雙T網絡組成的帶阻濾波

　　180.輸出限幅的反相器

　　181.實用差值運算放大器

　　182.矩形波振蕩電路

　　183.阻容移相觸發電路

　　184.電熱褥調溫裝置

　　185.寬度可調的矩形波發生器

　　186.簡單的鋸齒波發生器

　　187.幅頻可調的鋸齒波發生器

　　188.單相橋式整流常用畫法電路

　　189.全波整流電路的大反向峰值電壓

　　190.電容濾波電路

　　191.電容濾波帶電阻負載

　　192.全波整流電容濾波電路

　　193.RC濾波電路

　　194.多段RC濾波電路

　　195.基本的LC濾波電路

　　196.T型濾波電路

　　197.二倍壓整流電路

　　198.三倍壓整流電路

　　199.基本穩壓管穩壓電路

　　200.基本調整管穩壓電路

　　201.具有放大環節的穩壓電路

　　202.調整管穩流電路

　　203.電子濾波器

　　204.串聯穩壓電路

　　205.并聯穩壓電路

　　206.電子催眠器

　　207.三端集成穩壓電路

　　208.正電源輸出可調的集成穩壓電路

　　209.單相全波可控整流

　　210.硅穩壓管穩壓電路

　　211.單相半波可控整流

　　212.單相橋式半控整流

　　213.充電用硅整流器原理

　　214.感性負載對晶閘管的影響

　　215.晶閘管觸發導通試驗

　　216.反電動勢負載晶閘管電路

　　217.簡易電子調壓電路

　　218.測試單結管分壓比n

　　219.單結管振蕩電路

　　220.單結管觸發應用電路

　　221.二極管"與"門電路

　　222.三極管"或"門電路

　　223.與邏輯形象化

　　224.或邏輯形象化

　　225.非邏輯形象化

　　226.三極管"非"門

　　227.三極管"與非"門

　　228.三極管"或非"門

　　229.三扳管雙穩態電路

　　230.三極管單穩態電路

　　231.三極管多諧振蕩電路

　　232.置位觸發電路

　　233.射極耦合雙穩態

　　234.對稱式多諧振蕩器

　　235.環形多諧振蕩器

　　236.微分型單穩態電路

　　237.集成施密特電路

　　238.矩形波發生器

　　239.單脈沖電路

　　240.連續脈沖發生器
