ABS/ASR制動系統實訓臺

發布時間：2020-12-29 丨瀏覽次數：

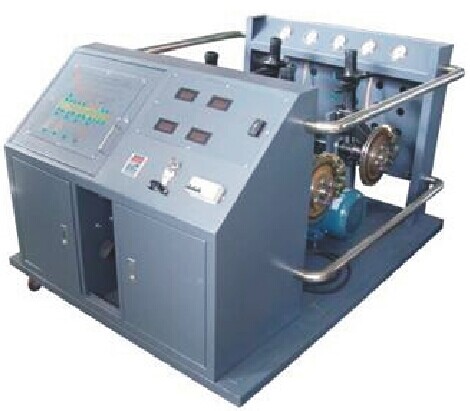

HY-QC326型 ABS/ASR制動系統實訓臺

【產品簡介】

本實驗臺以大眾帕薩特B5 ABS制動系統為主體材料，采用四通道的ABS調節回路，四輪單獨調節。ABS系統能夠正常運行，可模擬ABS系統的工作過程。適用于各類型院校及培訓機構對汽車ABS系統理論和維修實訓的實訓教學需要。本實訓臺實訓功能齊全、操作方便、安全可靠、美觀大方。附使用說明書與實驗指導書，相關課題的教學資料。

【結構組成】

大眾帕薩特B5 ABS閥體總成、ABS控制單元、前碟后鼓制動機構、輪速傳感器及信號盤；面板鐵柜、彩色原車電路原理圖、油壓原理圖、調速電機、變頻器及經高溫噴塑處理帶滾輪臺架。

【功能特點】

1、主缸油壓與分缸油壓實時指針式壓力表顯示；

2、液壓泵工作狀態通過LED燈顯示；

3、彩色原車電路原理圖，油壓原理圖

4、輪速通過調速電機進行調整；

5、自動斷電保護裝置，避免電機反拖，有效保護電器元件；

6、ABS故障燈顯示故障；

7、外接式電腦檢測端子便于檢測電路電壓或電阻；

8、OBD數據輸出接口，便于通過專用檢測儀器進行檢測。

9、故障模擬系統可模擬實際運行工況，設置多種實車ABS系統常見故障。具體內容詳見故障模擬設置裝置說明。

10、可進行ABS制動系統排空及調整、系統匹配等實訓。

【產品工藝】

一、面板工藝和特點

（一）測量面板

面板具有耐較大溫差（-30～60℃），耐磨，防潮，耐腐蝕，不易變形，壽命長等特點。

1、采用8mm厚優質高密度PVC板作底板。

2、采用進口優質高強度高粘性的底膜材料，德國激光噴描技術成型，彩色內容具有極高的清晰度，具有耐磨不易退色等特點。

（二）控制面板

1、采用3mm厚鋁板，堅固耐用，不易變形。

2、采用腐蝕雕刻工藝，凹型高清晰度字體，永不消退，具有防火、防水、防潮、耐腐蝕、耐磨，堅固耐用。

二、面板柜使用優質冷軋鋼板折彎成型，無縫焊接。面板柜與移動臺架為可分離結構，便于拆裝。

三、臺架采用國標管材，無縫焊接。臺面及側板使用優質冷軋鋼板折彎成型。

四、金屬表面采用高溫噴塑處理，漆面堅固美觀。

【技術參數】

外觀尺寸1500*1200*1150（長X寬X高）

電機：3.5KW變頻電機

電機電源：380V

ABS系統電源：60AH蓄電池

工作溫度：-50℃～50℃
