儀表及照明電路實訓考核裝置

發布時間：2020-12-19 丨 瀏覽次數：

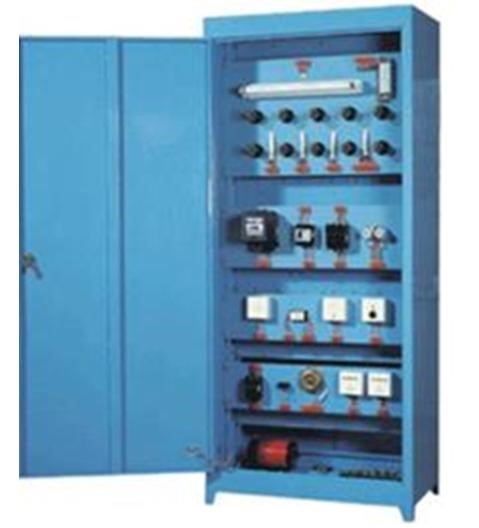

HY-76G型  儀表及照明電路實訓考核裝置

 一、概 述

       儀表照明電路實訓考核裝置是按照勞動和社會保障部頒發的“工人等級標準”和“職業技能鑒定”規范要求而設計的，它集培訓、理論、實際操作和考核鑒定為一體的多功能設備。該裝置采用實際應用的配電柜為主體，合理利用柜體的雙面空間，進行合理布局，配置可靠的元器件。它既可用于對電工儀表和照明電路的操作實訓。也可作為初、中、高級電工技能考核設備。

二、特 點

      柜內裝有單聯開關、雙聯開關、單三相電度表、照明燈、日光燈等各種實訓元器件，且所有器件的接線都在接線端子排上進行接線，從而避免了因長時間在器件本身進行走線而導致其損壞，通過走線槽進行工藝布線。

三、技術參數

1.輸入電源：三相四線（或三相五線）～380V±10%　50Hz

2.工作環境：溫度-10℃～+40℃　相對濕度＜85%（25℃）海拔＜4000m

3.外形尺寸：800mm×600mm×1700mm

4.裝置容量：＜1.5kVA

四、實訓項目

1.白熾燈電路接線

2.日光燈電路接線

3.觸摸開關控制白熾燈電路接線

4.聲控開關控制白熾燈電路接線

5.人體感應開關控制白熾燈電路接線

6.兩地控制一盞燈接線電路

7.樓燈控制接線電路

8.單相電度表直接接線電路

9.單相電度表間接接線電路

10.三相三線電度表直接接線電路

11.三相三線電度表經電流互感器電路

12.功率因數表接線電路

13.電壓表、電流表接線電路

14.一只電流互感器用于單相回路的控制電路接線

15.三只電流互感器接成星型接線電路

16.三只電流互感器接成三角型接線電路

17.電流互感器與電流表配用接線電路

18.萬能轉換開關和電壓表測量三相電壓接線
