13801601181HYGCK-1G型 過程控制綜合實驗裝置

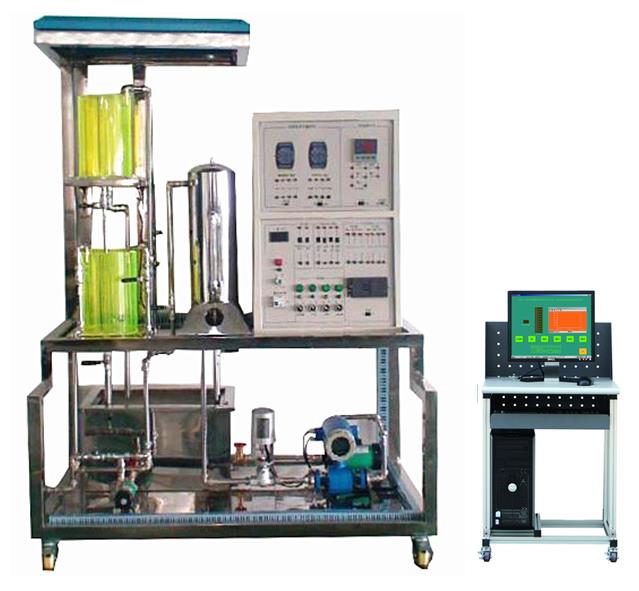

一、系統總體概述
過程控制綜合實驗裝置(Process Control System,簡稱PCS),是模仿現代工業生產過程中常見的物理量,諸如溫度、壓力、流量、液位等參數,對其進行測量、控制,分析過程參數變化特性,研究過程控制規律(如PID控制)的教學實驗設備,過程控制綜合實驗裝置選用智能化的工業用儀器儀表,接近工業實際,使用安全,運行穩定,維護簡單,性價比優越。本裝置集合多種控制方式,再現實際工業現場使用的控制手段,采用聲光報警系統,并提供用戶更友好的二次開發接口。
1、功能:
(1)、可滿足“自動調節原理”,“過程控制”,“控制儀表”,“自動檢測技術與傳感器”,“計算機”及相關課程的教學實驗需求;
(2)、可作為有關企業技術人員、儀表操作人員、系統運行監控人員的實習、培訓實驗設備。
2、技術力量:
擁有過程控制實驗裝置的自主開發能力。在PCS系列產品的基礎上,結合控制領域的新理論、新方法,公司將源源不斷研制和創新實驗設備,開發各種先進控制算法,以適應高校教學實驗改革,滿足現代化教育發展的需要,促進向更高層次發展。
公司倡導誠信服務,竭力做好客戶服務和技術支持工作。通過直觀真實的實驗,使學生全面系統地了解過程控制系統的特性,學習掌握控制系統的設計與實現方法。

二、產品結構與特點:
1、分體式設計,模塊化組裝式結構,可以根據不同的需要選擇、PLC控制,儀表控制,模擬PID控制,單片機和計算機控制組成不同的控制系統。含有常規水箱檢測控制裝置、鍋爐加熱裝置。
2、二水箱配置;雙路供水系統。
3、實驗柜完全敞開設計,內部器件全部可視,有利直觀教學和維護。
4、人性化設計,配有儲水箱,進排水自控裝置,減輕實驗人員勞動強度。為實驗文明操作提供條件。
5、裝置的儀表、部件均選用現代化技術工業級產品,智能化程度高。精度好,規格多樣。有利直觀教學和拓寬學生工業現場知識。為以后走上社會打好結實基礎。
6、安全度高,系統配有漏電保護,帶保護套的專用實驗電源連線,及溫控箱防止無水加溫自動控制等,力求保護人身、設備安全。
7、開放度好,在教師指導下,學生可觀察、可自己動手參與操作、可自行編程進行驗證、可根據記錄的實時曲線進行理論分析等。
8、鍋爐加熱程控保護系統:
A、加熱電路加有保險管進行過載保護,并具有防干燒保護功能;
B、鍋爐加熱內膽加由水位液位保護裝置,水位不達到一定的高度,控制系統不能控制可控硅調壓器工作。
9、人生安全及設備的保護措施:
A、加有電流型漏電保護器,防止設備漏電短路造成的設備及人身傷害。
B、各控制電路加有保險管,有效保護器件因過載造成損壞。
10、電源啟停控制方式;采用啟停按鈕控制接觸器來控制電源的啟停。
11、漏電保護裝置及安全性和安全承諾:
A、各種電源及各種儀表具有可靠的保護功能
B、各種電源及各種儀表的強電采用開關控制,學生不自行接線,不存在強弱電混插的問題。
C、實驗強電接線插頭采用封閉式結構,防止觸電事故的發生。
三、系統技術參數:
1.工作電源:三相四線 380V±5% 50Hz;
2. 整機容量:<5KVA
3.控制信號:電壓0~5V;電流4~20MA;
4.外形尺寸:1720mm×730mm×1600mm
5.上位計算機組態軟件,應用MCGS(Monitor and Control Generated System)全中文工控組態軟件進行開發的實驗系統。運行環境要求,參見MCGS用戶指南。可以組成網絡,一臺老師機可以控制十幾臺學生機,實現數據共享。
6.可以同時對三個參數進行采集,比如,一組測流量,一組測溫度,一組測壓力;
7.重量:實驗臺+實驗架,約重250Kg
五、系統能完成的實驗項目
(一)特性實驗
1、水箱單容特性實驗
2、水箱雙容特性實驗
3、上下水箱雙容特性實驗
4、電動閥流量特性實驗
5、變頻器流量特性實驗
6、溫度特性實驗
7、鍋爐內膽水溫測試
(二)單回路控制實驗
1、單容液位定制控制實驗
2、變頻器支路單容液位控制實驗
3、上下水箱雙容液位定制控制實驗
4、鍋爐內膽壓力定值控制實驗
5、電動調節閥支路單閉環流量控制實驗
6、變頻器支路單閉環流量控制實驗
7、鍋爐內膽溫度控制實驗
(三)串級控制實驗
1、水箱液位串級控制實驗
2、鍋爐內膽水溫與循環水流量串級控制實驗
3、水箱液位與進水口流量串級控制實驗
(四)變頻恒壓實驗
1、變頻恒壓供水實驗
(五)MCGS控制實驗
1、MCGS實時數據庫組態實驗
2、MCGS圖形動畫、報表、曲線、報警組態實驗
3、MCGS設備通訊組態實驗
4、MCGS腳本程序應用實驗
