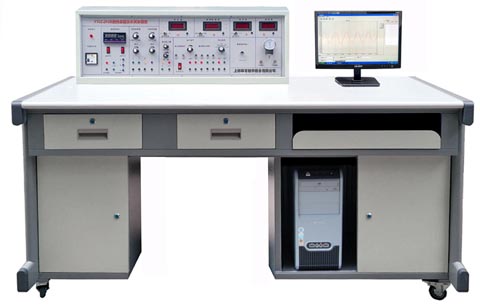

HYYJZ-212K   檢測與轉換（傳感器）技術實訓裝置

一、概述：

       HYYJZ-212K檢測與轉換（傳感器）技術實訓裝置是本公司新推出為傳感器及教學實驗而開發的適應不同類別、不同層次的專業教學實驗設備。可完成“傳感器原理與應用”、“自動檢測技術”、“工業自動化儀表與控制”、“非電量電測技術”、“傳感器與測控技術”等課程的教學實驗。為各高等院校、中專與職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗室設備。

二、技術參數：

1、輸入電源：AC220V±5%  50±1Hz

2、額定電流：≤5A

3、直流電源：±5V   ±15V

4、穩壓系數：±1%

5、電壓紋波：≤10mV

6、非線性誤差：≤5%

7、測量精度：≤1%

8、功    耗：100VA

9、輸出電流：1A

10、相對溫度：-5℃～40℃

11、相對濕度：＜85%（25℃）

12、實驗臺規格外形尺寸：1600×750×1100mm

三、主控臺功能：

1、實驗臺提供四組直流穩壓電源：±5V、±15V；±2V~±10V分五擋輸出，2~24V可調，具有短路保護功能。

2、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，大輸出電流0.5A。

3、音頻信號發生器：0.4KHz-10KHz輸出連續可調，輸出電壓范圍：0VP~10VP連續可

調，大輸出電流：0.5A（有效值0.4KHz）。

4、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直流放大器。

5、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。

6、數字式頻率/轉速表：由四只數碼管，2只發光管組成，輸入阻抗100KΩ，精度1%。頻率測量范圍1-9999 Hz，轉速測量范圍1-9999r/min。

7、溫度表：0-150℃度，精度1%。

8、高精度溫度控制PID調節儀，多種輸入輸出規格，具有人工智能調節以參數自整定功能。

9、機械式壓力表：0-40Kpa，精度2%。

10、手動氣壓源：0-40Kpa。

三源部分：

1、加熱源：16V交流電源加熱，溫度控制范圍0~150℃。

2、轉動源：0-12V直流電源驅動，轉速可調范圍0~2400轉/分。

3、振動源：振動頻率1-30Hz（可調），共振頻率13Hz左右。

數據采集卡及處理軟件：

數據采集采用ARM系統，上位機三大數據傳輸方式:USB,WIFI,以太網。模式可使用上位機軟件相互切換。USB為有線近程接入方式，WIFI及以太網可通過上位機遠程配置和接

入，內置出廠設置按鈕。數據采集方式為單步采集及連續采集方式，分辨率由1/4096，采樣周期1K，采樣速度可選擇，軟件可配置。量程自動切換。提供的處理軟件有良好的計算機界面，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。

四、傳感器種類及技術指標：（參考值）
