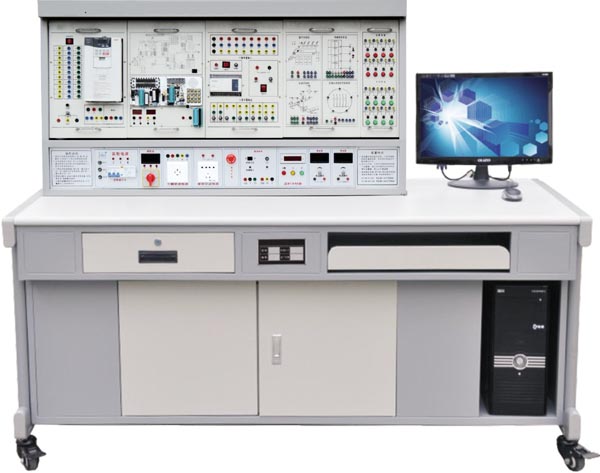

HY-402 型  工業自動化綜合實驗考核裝置

一、概述

      工業自動化實驗考核設備是集單片機、可編程控制器 (PLC) 、變頻調速器于一體的工業自動控制理論的理想實驗實訓考核設備。

單片機 ： 采用目前廣為流行的 51 系列單片機，并配有 51 仿真器及編程器，實驗系統采用掛箱結構和多功能實驗考核系統。因此實驗設備不僅僅局限于實驗，同時可以進行單片機的程序開發和單片機的考核，還提供多種參考實驗程序，是目前較為全面的單片機實驗考核系統。

可編程控制器 (PLC) ： 采用目前較為流行的日本三菱 FX1N 主機，實驗程序采用掛箱結構，主機所有 I/O 口通過接線端子輸出，與各實驗掛箱的連接極為方便，所有連接均采用接插件形式，插撥方便、接觸可靠、連線快捷，可以反復使用。實驗裝置提供典型的工控實驗程序，通過實驗實訓程序可以了解和掌握 PLC 的原理及工作過程，為參加工作打下堅實基礎。

變頻器：采用日本三菱 FR-A540-1.5K 主機，主機所有接口通過接線端子輸出，使學生通過實驗極易掌握變頻器的原理和運用，是目前較為理想的變頻器實驗裝置。

二、外形尺寸及電氣參數：

1 、實驗臺：外形尺寸： 1800mm × 700mm × 760mm

2 、實驗屏尺寸： 1500mm × 800mm

3 、輸入電壓： AC380V±10% 50Hz

4 、輸出電壓： AC380V AC220V DC24V DC5V

5 、具有三相漏電保護：

6 、具有緊急停止開關：

7 、 PLC 主機型號：三菱 FX1N-40MR

8 、變頻器主機型號：三菱 FR-A540-1.5K

9 、 51 仿真器、編程器型號： BF51

10 、裝置容量： <1.5KVA

三、產品特點

1 、裝置采用組件式結構，更換便捷，如需要擴展功能或開發新的實驗項目，只需添加部件即可，永不淘汰。

2 、實驗對象形象逼真，接近工業現場的實際應用，通過本裝置的訓練，學生很快就能適應現場工作。

3 、綜合性強：集 PLC 、單片機、 變頻調速原理與綜合運用于一體。

4 、應用廣泛：適合綜合實驗、課程設計、畢業設計。

5 、數據采集和工控組態軟件的應用開發，所有實驗項目均有組態棒圖跟蹤教學。

四、實驗裝置的配置及功能

本裝置主要由實驗屏、實驗掛箱及器材、實驗桌組成。

（一）實驗屏

鐵質雙層亞光密紋噴塑結構，鋁質面板。為實驗提供交流電源、直流電源、恒流源、測量儀表、模擬量調節器、定時器等。

1 、提供 380V 交流電源及 220V 交流電源，具有漏電及短路保護功能。

2 、直流可調穩壓電源： 0-10V 連續可調一路。

3 、固定直流穩壓電源： ±12V 、 +24V 、 +5V ，具有過載保護。

4 、恒流源： 0-24mA 連續可調恒流源。

5 、一組 BCD 撥碼器及一路模擬量調節器。

6 、實驗管理器，平時作為時鐘使用，可定時報警，給實驗或考核設定一個統一時間。

7 、外測數顯電壓表一只，精度 0.5 級，量程 0-100V 。

8 、外測數顯電流表一只，精度 0.5 級，量程 0-1000mA 。

（二）實驗掛箱及器材

1 、 PLC 可編程控制器實驗掛箱（一）

2 、 PLC 可編程控制器實驗掛箱（二）

3 、 PLC 可編程控制器實驗掛箱（三）

4 、 PLC 可編程控制器實驗掛箱（四）

5 、 PLC 可編程控制器實驗掛箱（五）

6 、單片機綜合開發系統實驗掛箱（一）

7 、單片機綜合開發系統實驗掛箱（二）

8 、單片機綜合開發系統實驗掛箱（三）

9 、單片機綜合開發系統實驗掛箱（四）

10 、變頻調速實驗掛箱（一）

11 、變頻調速實驗掛箱（二）

12 、工控組態軟件一套： 打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。

13 、 PLC 仿真教學軟件一套：

（ 1 ）通過 PLASH 虛擬環境實時顯示 PLC 的運行狀態

（ 2 ）可以實現 PLC 虛擬接線，并對接線進行錯誤檢查

（ 3 ） PLC 編程訓練、 PLC 程序編寫測試等功能

（ 4 ）實現 PLC 運行模擬，對錯誤程序進行檢查

14 、電機導軌、光碼盤測速系統一套

包含光碼盤測速系統（配有進口光電編碼器）及固定電機的不銹鋼導軌等，不銹鋼導軌平整度好，無應力變形。

15 、三相鼠籠異步電動機一臺 380V Y/△ 接法

（三） 實驗桌：鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，設有抽屜及元器件儲存柜，帶有剎車的方向輪，便于移動和固定。

（四）實驗內容：

（ 1 ）單片機單元：

自由實驗系統：包括 MCS51 單片機追小系統 , 裝有優質單片機鎖緊集成插座 , 使實驗極為方便。實驗系統板可做單片機的輸入、輸出口的實驗，數據傳送實驗 , 多字節加法實驗 , 雙字節乘法實驗 , 數制轉換實驗 , 數據排續實驗 , 分支程序設計實驗 , 布爾操作及子程序設計實驗 , 定時器計數器實驗 , 外部及內部中斷實驗 , 鍵盤及顯示實驗 ,AD 轉換實驗，單片機與單片機通訊實驗（需二臺實驗系統） , 單片機與 PC 機通訊實驗 , 音樂實驗 ,E2PROM 存儲器實驗等。單片機實驗系統可以方便地將 51 的所有 32 個輸入、輸出端口用排線引出，以方便開發程序之用。

系統同時提供單片機參考實驗程序：

1. 跑馬燈實驗程序

2. 可控制速度的流水燈實驗程序

3. 電子搶答器實驗程序

4. 音樂 < 蘭花草 > 實驗程序

5. 音樂 < 生日快樂 > 實驗程序

6. 六首音樂門鈴實驗程序

7. 十進制計數器實驗程序

8. 紅綠燈交通信號控制實驗程序

9. 數字鬧鐘實驗程序

10. 電子琴實驗程序

11. 計時器實驗程序

12. 二進制轉換為十進制 BCD 碼實驗程序

13. 外部內部同時中斷實驗程序

14.AD 轉換實驗程序

15.8051 對 8051 通訊實驗程序。

編程器及仿真器實驗：

編程器和仿真器與單片機實驗系統連接極為方便 , 只需將仿真頭連接單片機實驗板的鎖緊座 , 無須另接電源 , 編程仿真由撥動開關控制 , 用同一串口與計算機連接。編程器可對 ATMEL 的 51 系列單片機進行讀、寫、擦除、校驗、加密等操作。

掛箱實驗項目 :

1. 定時計數器的應用

2. 電子鐘控制系統

3.D/A 轉換

4. 交通燈控制系統

5. 閃光等控制

6.A/D 轉換應用系統

7. 搶答器應用系統

8. 查詢式按鍵系統

9. 矩陣式按鍵系統

10. 繼電器輸出接口

11. 動態顯示應用

12. 發射燈中斷控制。

仿真器指標：

1. 可仿真 89C 51 、 89C52 、 89S51 、 89S52 、 89C58 等等 51 內核的單片機，

2. 直接支持 KEIL C51 的 IDE 開發仿真環境， 64K 用戶可使用仿真程序空間 ,0000 ～ FFFF ，采用頂級仿真芯片，監控程序存儲在特殊空間，絕不占用 0000 ～ FFFF 的 64K 的仿真空間。

3.RS-232 通訊接口 , 波特率 4.8 Kbps- 57.6 Kbps 自適應。

4. 仿真頻率 0-40 MHz 晶振可選 , 系統配置 11.0592 MHz 。

5. 程序代碼可以重復裝載 , 無需預先擦除用戶程序空間。

6. 監控程序占用用戶的資源少 , 全速運行不占用資源。

7. 片內 64K 程序空間可以隨時進行在線程序更新， 可以調試長達幾千行的樓宇智能控制大型程序、鍵盤控制漢字液晶顯示大型程序。

8. 可單步、斷點、全速、可參考變量、 RAM 變量。

9. 支持匯編、 C 語言，混合調試。

10. 板載仿真頭接口可以和任何的試驗板、目標板進行連接，從而達到硬件仿真的無限擴展

11. 采用工業級 64K 超大容量仿真芯片作為核心部件 , 抗干擾能力級強，可仿真次數大于等于 10 萬次

12. 仿真頻率追高 33/40MHz 13. 支持同時追多 10 個斷點 。

（ 2 ） PLC 可編程控制器單元：

1 ．郵件分揀機實驗系統

2 ．電梯控制實驗系統

3 ．機械手實驗系統

4 ．五相步進電機控制實驗系統

5 ．電機控制實驗系統

6 ．七段數碼實驗系統

7 ．天塔之光實驗系統

8．交通信號等自控和手控實驗系統

9 ．水塔水為自動控制按系統

10 ．自控成型機實驗系統

11 ．自控扎剛機實驗系統

12 ．多種液體混合控制實驗系統

13 ．自動送料裝車實驗系統

14 ． PLC 控制電機直接啟動實驗

15 ． PLC 控制電機正反轉線路實驗

16 ． PLC 控制電機 Y/△ 啟動線路實驗

（ 3 ） PLC 、變頻調速綜合實驗：

1 、變頻器功能參數設置與操作

2 、變頻器報警與保護功能

3 、外部端子點動控制

4 、變頻器控制電機正反轉

5 、多段速度選擇變頻調速

6 、變頻器無級調速

7 、基于外部模擬量（電壓 / 電流）控制方式的變頻調速

8 、瞬時停電啟動控制

9 、 PID 變頻調速控制

10 、 PLC 控制變頻器外部端子的電機正反轉

11 、 PLC 控制變頻器外部端子的電機運行時間控制

12 、基于 PLC 數字量控制方式的多段調速

13 、基于 PLC 數字量控制變頻開環調速

14 、基于 PLC 通信方式的的變頻器開環調速
