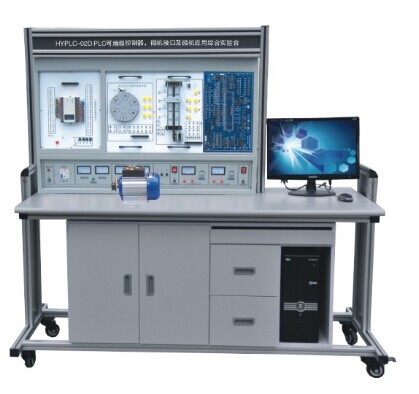

HY-PLC2G型  PLC可編程控制器、微機接口與應用實驗臺

一、特點

1、 PLC可編程控制器實驗裝置采用組件多結構 更換實驗模塊便捷，如需擴展功能或開發新實驗，只需添加實驗掛箱即可，永不淘汰。

2、雙口接線法 PLC主機與實驗掛箱之間的連接即可采用自鎖緊接插線單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能，又可通過排線一次性連接，以提高實驗連接速度，與單一連接法相比具有絕對優越性。

3、實驗對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。

4、采用三菱FX系列可編程控制器，功能強大，性能優越，采用模塊化設計，組合靈活。

5、組態棒圖教學 采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。

二、裝置構成

1、實驗臺：提供三相電源，直流穩壓電源及安全保護裝置

2、實驗模擬：

（1）交通信號燈PLC自動控制實驗掛箱

（2）攪拌器的PLC自動控制實驗掛箱

（3）LED數碼管顯示PLC自動控制實驗掛箱（實物）

（4）四層電梯的PLC自動控制實驗掛箱（實物）

（5）加工中心刀具庫選擇控制實驗掛箱（實物）

（6）藝術彩燈造型的PLC控制實驗掛箱

（7）電機的自動控制實驗掛箱（實物）

（8）步進電機的PLC控制實驗掛箱（實物）

（9）模擬電視發射塔實驗掛箱

（10）自動送料裝車系統實驗掛箱

（11）自動售貨機實驗掛箱

（12）自動成型系統實驗掛箱

（13）水塔自動供水系統實驗掛箱

（14）郵件自動分揀系統實驗掛箱

（15）自動洗衣機系統實驗掛箱

（16）電鍍系統實驗掛箱

（17）繼電器控制實驗掛箱（一）

（18）三相鼠籠電動機 380V Y /△接法

（19）基礎實驗掛箱

3、實驗操作桌

4、編程應用軟件

5、仿真教學軟件

6、工控組態軟件

7、PLC可編程控制器（接口都已引到面板）及轉接通迅電纜。

8、微機接口及應用部分：

（1）微機接口部分：一塊PCI總線擴展卡、8279鍵盤、六位數碼顯示連接電纜。還設有I/O地址譯碼電路8255、8253、ADC0809、DAC0832等；

（2）微機應用部分：設有聲傳感器、繼電器及喇叭、直流電機、步進電機驅動控制電路；

（3）輔助電路：40腳、20腳、16腳、14腳集成插座，邏輯電平開關、LED顯示、時鐘（1MHZ、2MHZ）、方波信號。

9、電腦或手持編程器（用戶自備或代購）

四、技術性能

1、輸入電源：三相四線電源，輸入時指示燈亮。

2、電源輸出：有漏電型保護器、過載、短路保護裝置。

A．三相四線380V輸出，由三只電壓表指示輸出電壓

B．～220V通過安全插座輸出

C．+24V/2A直流穩壓輸出（數顯）

D．+5V/1A直流穩壓輸出（數顯）

E．±12V/1A直流穩壓輸出（根據裝置需求而定）

3、PLC可編程控制器：

品牌、型號：三菱FX1N?-40mR（輸入24點，輸出16點），也可選擇三菱FX2N、3U，?西門子、歐姆龍等。

4、重量：100Kg

5、外形尺寸：160×75×150 cm3

五、基本實驗項目：

1．與、或、非邏輯功能實驗

2．定時器、計數器功能實驗

3．跳轉、分支功能實驗

4．移位寄存器實驗

5．數據處理功能實驗

6．微分、位操作實驗

7．交通信號燈PLC自動控制實驗

8．攪拌器的PLC自動控制實驗

9．LED數碼官顯示PLC自動控制實驗（實物）

10．四層電梯的PLC自動控制實驗（實物）

11．加工中心刀具庫選擇控制實驗（實物）

12．藝術彩燈造型的PLC控制實驗

13．電機的自動控制實驗 （實物）

14．步進電機的PLC控制（實物）

15．模擬電視發射塔實驗實驗

16．自動送料裝車系統控制實驗

17．自動售貨機實驗

18．自動成型實驗

19．水塔自動供水控制系統實驗

20．郵件自動分揀實驗

21．自動洗衣機控制系統模擬實驗

22．電鍍過程控制實驗

23．三相鼠籠式異步電動機點動和自鎖PLC控制(實物)

24．三相鼠籠式異步電動機聯動正反轉PLC控制(實物)

25．三相鼠籠式異步電動機帶延時正反轉PLC控制(實物)

26．三相鼠籠式異步電動機Y/△轉換起動PLC控制(實物)

27．MCGS組態棒圖實驗教學,利用已編輯好組態棒圖,對以上任何實驗進行動態跟蹤教學實驗

28．針對實驗項目的具體要求，學生自行編輯組態棒圖進行實驗。

2、微機接口及微機應用

A、微機接口實驗（微機原理課）

1、I/O地址譯碼實驗

2、簡單并行接口實驗

3、可編程并行口實驗（一）（二）

4、串行通訊實驗（8251、8250）

5、A/D、D/A轉換

6、可編程定時器/計數器實驗

7、七段數碼顯示實驗

8、中斷實驗和DMA通訊實驗

B、趣味性實驗及控制實驗（微機應用課）

1、競賽搶答器實驗

2、數字錄音機實驗

3、電子琴實驗

4、交通燈控制實驗

5、繼電器控制實驗

6、步進電機控制實驗

7、七段數碼顯示實驗

8、集成電路測試實驗

9、8279鍵盤、顯示控制實驗

C、TTL集成電路實驗（數字電路課）

1、與、或、非門等門電路實驗

2、組合邏輯電路實驗（半加器、全加器等）

3、觸發器實驗（RS、D、JK等）

4、集成計數器及寄存器

5、譯碼器和數據選擇器等

6、單穩態觸發器等波形實驗
