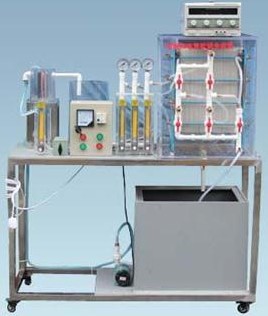

HYEP-G29B型 電解和電滲析組合實驗裝置

發布時間：2025-03-12 丨 瀏覽次數：

一、產品概況

   本設備融合電解與電滲析兩種先進的水處理技術，是一款集教學演示與動態試驗為一體的綜合性裝置。

（一）電解部分

在電解質溶液的電導過程中，電解利用外加電流促使化學反應發生，將電能轉化為化學能。通過電極反應和二級反應，水中雜質轉化形態，實現消除污染的目標。用戶通過操作該設備，可了解電解法工作原理、試驗裝置主要組成及電解槽內部構造，掌握運行操作方法，并深入探討電壓、電流、電解時間等因素對去除效率和能耗的影響。

（二）電滲析部分

電滲析作為新興的膜分離技術，廣泛應用于水處理各行業，涵蓋苦咸水淡化、工業生產用水處理以及多個行業的廢液回收利用。然而，電滲析在高電流密度下易出現極化現象，導致溶液 pH 變化、交換膜生垢，影響產水能力并造成能量損失。本設備采用常用的電壓 - 電流法測定極限電流密度，幫助使用者熟悉電滲析器各部分構造、功能、安裝與操作方法，掌握極限電流的測定和計算方法，加深對電流密度、液體流速、溶液中含鹽量三者關系的理解。

二、主要參數和配置

1. 技術參數

處理水量：50~100 L/h

工作電壓：0~60V（DC），電流0~5A

脫鹽率（電滲析）：70~80%

電滲析器尺寸：400mm×220mm×500mm

電源：AC220V/功率700W

適用溫度：5~40℃

水質指標：

進水：BOD5 300~600 mg/L，COD 600~1200 mg/L，SS 100~300 mg/L

出水：BOD5 50~100 mg/L，COD 100~200 mg/L，SS 30~50 mg/L

2. 核心配置

電解系統：

透明有機玻璃電解槽（250mm×200mm×250mm）；

紫銅陽極、石墨陰極、離子交換膜；

電滲析系統：

透明有機玻璃外池（600mm×400mm×600mm）；

電滲析器（96對膜，4級8段），含異相陽/陰離子交換膜；

石墨電極、鈦涂粉電極

動力與控制系統：

可調直流穩壓電源（0~60V，0~5A，三位數顯）；

防腐蝕進水泵（流量1 m3/h，揚程15m，功率370W）、磁力進水泵（流量27~32 L/min）

水處理模塊：

PP材質原水箱、濃水箱、淡水箱（帶放空閥）；

轉子流量計（電解量程2~20 L/h，電滲析量程16~160 L/h）；

監測與輔助組件：

壓力表3只、銅制取樣口4個、倒順開關；

UPVC管道閥門、不銹鋼或鋁型材實驗臺架（帶萬向輪）。

三、應用場景

1. 教學

適用課程：環境工程《電化學水處理》《膜分離技術》實驗課；

功能演示：

電解：觀察氣泡吸附、金屬陽極溶解生成混凝劑；

電滲析：展示離子遷移、極化現象及脫鹽動態。

2. 科研

參數優化：

探究電壓、電極間距對電解COD/BOD去除效率的影響；驗證電流密度、液體流速與電滲析脫鹽率的關聯性。

技術對比：

對比電解法與電滲析法處理高鹽廢水的效能與能耗差異。

3. 企業

技術培訓：

工業廢水處理部門員工電解-電滲析設備聯動操作培訓；

環保企業用于電解-膜分離工藝參數驗證及成本分析。
