HYEP-G24B型 虹吸濾池實驗裝置

發布時間：2025-03-10 丨 瀏覽次數：

一、產品概況

本設備專為展示虹吸濾池的構造、真空控制流程及小阻力配水系統工作原理而設計。

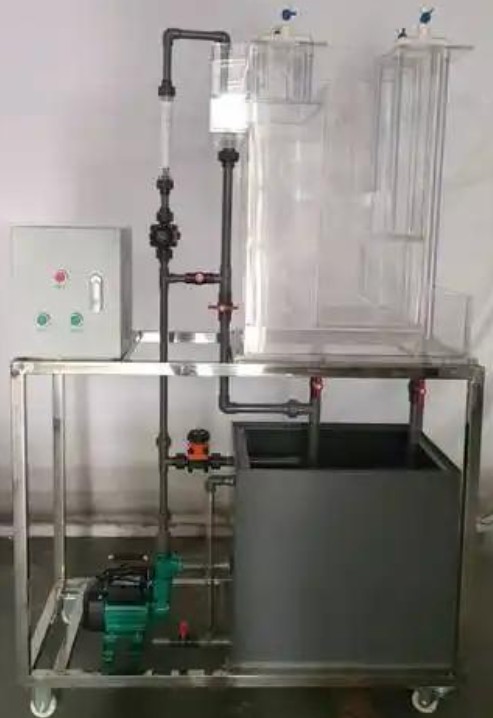

采用透明有機玻璃材質構建濾池主體，直觀呈現虹吸管運行、濾層截污及反沖洗過程。配置真空泵、小阻力配水系統及自動虹吸控制模塊，模擬實際濾池運行，適配教學與科研需求。

虹吸濾池是采用真空系統來控制進水虹吸管、排水虹吸管工作，并采用小阻力配水系統的一種濾池。完全采用虹吸真空原理，省去了各種閥門，只在真空系統中設置小閥門即可完成濾池的全部操作過程。虹吸濾池是由若干個單格濾池構成為一組，濾池底部的清水區和配水系統彼此相同，可以利用其它濾格的濾后水來沖洗本格的濾層。濾池的配水系統是小阻力型，故不須設專用反沖洗水泵。

二、主要參數和配置

1. 技術參數

處理水量：0.7~1.2 m3/h

過濾濾速：8~10 m/h

反沖洗水量：3.45 m3/h（單格反沖10分鐘）

電源：AC220V/功率300W

裝置外形尺寸：800m×500m×1600mm

2. 核心配置

濾池系統：

透明有機玻璃虹吸濾池（含進水/沖洗虹吸管、小阻力配水系統、濾料層）；真空泵（抽氣速率25L/min，功率120W）；

原水處理模塊：

PP材質原水箱/清水箱（帶放空閥）；

動力與控制模塊：

防腐蝕進水泵（流量27~32 L/min，揚程3.1~4.3m）；

轉子流量計（量程60~600 L/h）；

輔助組件：

UPVC管道閥門、不銹鋼或鋁型材實驗臺架（帶萬向輪）。

三、應用場景

1. 教學

適用課程：環境工程《水處理技術》《濾池工藝》實驗課；

功能演示：觀察虹吸控制流程、小阻力配水系統動態運行。

2. 科研

工藝研究：驗證真空系統對反沖洗效率的影響；

參數優化：測試不同濾速下的截污效能。

3. 企業

技術培訓：水廠員工虹吸濾池操作與維護培訓；

工藝展示：環保企業用于虹吸濾池技術原理講解。
