HYEP-G16B型機械反應同向流斜板沉淀池

發布時間：2025-02-27 丨 瀏覽次數：

一、產品概況：

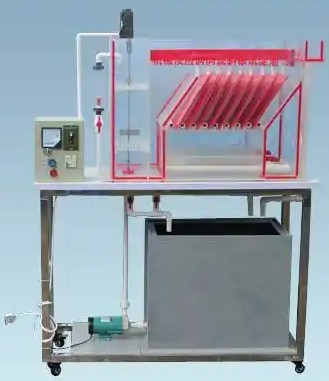

      機械反應同向流斜板沉淀池是給水處理構筑物動態模型。在給水處理的澄清工藝中，混凝、沉淀和過濾是關鍵環節，其處理對象主要為水中懸浮物和膠體雜質。原水添加藥劑后，經混凝作用，水中懸浮物與膠體形成大顆粒絮凝體，隨后在沉淀池通過重力分離。機械反應斜管沉淀池是集混凝、沉淀功能于一體的凈水構筑物，本演示裝置采用有機玻璃材質，旨在直觀展示其內部構造。

通過對該裝置的直接觀察，可加深對各組成部分的認知；同時，能夠掌握機械反應池和斜板沉淀池的水流方向與操作使用方法，清晰觀察絮體生成及沉淀狀況。

采用集成機械混凝-斜管沉淀工藝，實現兩級處理：

1）機械混凝段：促進礬花生長；

2）斜管沉淀段：利用淺池理論（Hazen模型），60°斜管增大沉淀面積。

本裝置具有透明可視化的特點，有機玻璃池體可實時觀測礬花層動態。雙工藝聯動，實時對比混凝效果與沉淀效率。

可配合給水處理所講授的相關內容，直觀了解構筑物型式、內部構造、水在構筑物內的流動軌跡，加深對所學內容的理解。掌握機械反應池和斜板沉淀池的水流方向和操作使用方法，觀察絮體生成和沉淀的狀況，助力理解給水處理中澄清工藝的混凝、沉淀環節。

二、主要參數及配置：

1. 處理水量：0.5m3/h

2. 裝置外形尺寸：1000 mm×600 mm×1500mm

3. 電源 220V/功率400W

4. 配置：

本體由反應池和斜板兩部分組和在一起，池內所有的裝置。配水箱1只、水泵、流量計1只、金屬電控箱、漏電保護開關、按鈕開關、連接管道和球閥、不銹鋼或鋁型材臺架1套等組成。

三、應用場景：

1、教學領域

高校環境類專業教學：在高校環境工程、給排水科學與工程等專業的給水處理課程中，作為實物教具，輔助教師講解機械反應同向流斜板沉淀池相關知識，讓抽象理論變得直觀易懂。

職業院校技能培訓：為學生親自動手操作設備，進行實驗，培養實踐動手能力，熟悉給水處理流程與參數控制。幫助學員掌握機械反應同向流斜板沉淀池的運行管理技能，為就業做準備。

2、科研領域

水處理工藝優化研究：研究不同水質條件下，機械反應同向流斜板沉淀池的最佳運行參數等，以提高處理效率。

新型絮凝劑研究：借助該設備，測試新型絮凝劑在機械反應同向流斜板沉淀池中的應用效果，探索其對礬花形成和沉淀分離的影響。

模擬復雜水質處理：模擬實際給水處理中遇到的復雜水質情況，研究機械反應同向流斜板沉淀池的適應性和處理效果，為實際工程提供技術支持。
