HYEP-G2型水廠工藝流程實驗裝置

發布時間：2025-02-26 丨瀏覽次數：

一、產品概述：

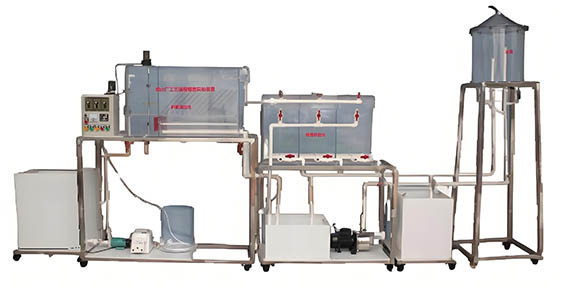

本裝置為模塊化水廠工藝流程模擬裝置，模擬真實水廠工藝流程，通過混凝、反應、沉淀、過濾等環節，將原水（濁度30~100NTU）凈化至生活/工業用水標準（濁度2~5NTU）。

其核心設計基于泵前加藥快速混合與斜板沉淀優化理論，適用于高校環境工程、給排水專業的教學演示與科研實驗。

工藝流程亮點：

快速混合反應：泵前投加藥劑，利用葉輪高速攪拌10~30秒完成微絮體形成。

高效斜板沉淀：60°斜板設計，基于淺池理論提升懸浮顆粒沉降效率，適用于預沉池模擬。

機械-過濾協同：集成機械攪拌反應池與快濾池（濾速8~10m/h），強化礬花生成及難沉淀雜質的截留。


二、主要技術指標及參數：

1、處理水量：1～2m3/h

2、進水濁度：30～100NTU

3、出水濁度：2～5 NTU

4、快濾池濾速：8～10m/h、

5、裝置外形總尺寸：3000mm×600mm×2000mm

6、電源: 220V/1200W

配置：

PVC配水箱1只、高嶺土配制箱1只、機械反應斜板沉淀池1套、機械攪拌裝置1套、快濾池1套、PVC清水箱1只、有機玻璃高位水塔 1只、加藥箱（帶加藥泵1臺）1只、PVC排水槽1只、不銹鋼水泵2臺、轉子流量計1只、管道連接和球閥1批、電控箱1只、漏電保護開關、按鈕開關、不銹鋼或鋁型材支架等組成。

三、試驗目標與科研適配場景

1. 試驗目標

培養方向實驗項目示例

工藝認知 - 水廠全流程動態演示（混凝→反應→沉淀→過濾）

- 斜板傾角對沉降效率的影響分析

工程技能 - 加藥量計算與投加操作訓練

- 濾池反沖洗周期優化與操作規范

創新研究 - 新型絮凝劑效果對比實驗

- 低溫低濁水處理工藝優化

2. 適配場景

1) 高校實驗室：《水處理工程》《環境工程原理》課程實驗

2) 職業院校：水處理工技能鑒定（初級/中級）

3) 科研機構：混凝動力學研究、濾料性能測試

4) 企業實訓：水廠運維人員崗前培訓
