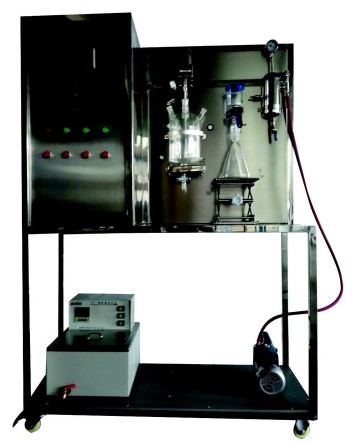

HYHGJJ-1結晶實驗裝置

發布時間：2021-04-20 丨 瀏覽次數：

一、主要配置

攪拌電機、恒溫槽、循環泵、溫度傳感器、溫度控制儀、玻璃反應釜、過濾漏斗、緩沖罐、真空泵、接料瓶、不銹鋼支架、控制屏。

二、實驗項目

1、通過冷卻結晶方法，以氯化鉀為結晶介質進行操作得到晶體產品。

2、通過結晶操作掌握提高結晶產品純度和產率的方法。

三、實驗室設施

水：裝置自帶恒溫水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。

電：電壓AC220V，功率1.5KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗物料：氯化鉀、水

四、技術參數

1、不銹鋼恒溫槽，溫度范圍常溫-80°C。

2、攪拌電機，功率40W，攪拌速度0-300r/min，攪拌器為聚四氟材質。

3、PT100溫度傳感器，宇電AI501溫度控制儀。

4、超級恒溫槽：功率1.0KW，常溫-80℃。

5、緩沖罐：304不銹鋼材質，容積5L。

6、優質玻璃夾套結晶反應釜容積1L。

7、1000ml玻璃抽濾器

8、真空泵：旋片式真空泵 抽氣速率: ≥2L/s,轉速: 2800r/min,功率: 370W。

9、正泰電器：接觸器、開關、漏電保護空氣開關。

10、框架為304不銹鋼，結構緊湊，外形美觀，流程簡單，操作方便。

11、外形尺寸：1200×550×1800mm（長×寬×高），可移動式設計，帶3寸雙剎車輪。

10、304不銹鋼儀表柜：內外雙面噴塑，各項操作及顯示、調節、控制全在控制屏面板進行。

12、外形尺寸：1300×500×2000mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。

13、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。
