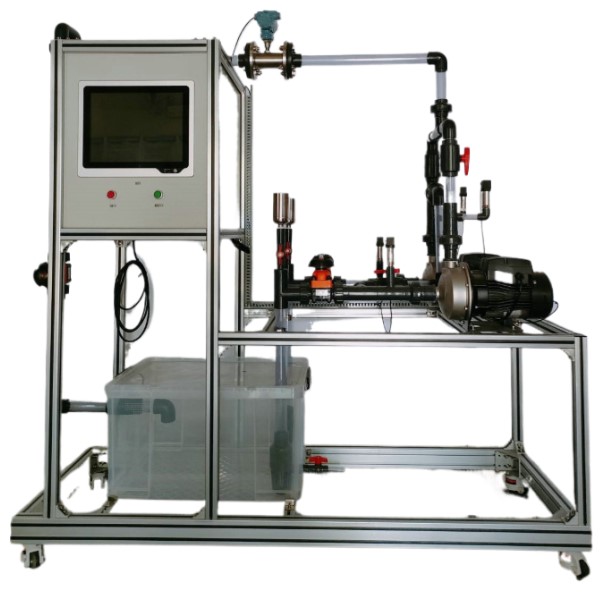

HYLXB-2B數字型離心泵綜合實驗裝置

發布時間：2024-03-15 丨 瀏覽次數：

一、特點

1、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念；

2、設備布局合理、美觀，結構清晰，整體感強，能夠在實驗室中體現主實驗設備的概念。

3、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。

4、流量測量采用了渦輪流量計的方式，數據處理器對渦輪流量計線性系數具有較強的補償功能，并且直接顯示流量數據。

5、離心泵置于水箱上方，離心泵進口管道安裝有底閥，同時安裝有離心泵啟動排氣裝置，避免了離心泵葉輪及腔體長時間浸泡在水中，大大延長設備壽命。

6、整套系統采用標準工業儀表控制系統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平臺。

7、裝置設計可360度觀察，實現全方位教學與實驗。

二、實驗功能

1、使學生充分了解離心泵的結構與特性，熟悉離心泵的工作方式和操作流程。

2、能夠進行單泵、雙泵串并聯操作。

3、熟悉組成管路的各種管件、閥門，了解溫度、壓力、電功率、流量等就地顯示儀表及傳感檢測設備，掌握渦輪流量計的測量原理及使用方法。

4、測定恒定轉速條件下泵的揚程(H)、軸功率(N)以及效率（η）與泵的流量(Q)之間的泵特性曲線。

5、測定流量調節閥某一開度下管路特性曲線。

6、能夠進行雙泵串、并聯性能測定和管路特性測定。

7、改變離心泵轉速測定泵的揚程(H)、軸功率(N)以及效率（η）與泵的流量(Q)之間的泵特性曲線。

8、全觸摸集成化控制，高穩定數據傳輸，硬件加密。

三、設計參數

單泵：液體流量：0.2～7.2m3/h，離心泵出口壓力：0-0.2MPa，離心泵的揚程(H)：0-20m，離心泵軸功率(N)：0.43-0.85KW，離心泵效率（η）：0-60%，離心泵轉速：0-2900r/min。

雙泵串聯：液體流量：0～10.5m3/h，離心泵出口壓力：0-0.4MPa，離心泵的揚程(H)：0-40m，離心泵軸功率(N)：0.43-1.85KW，離心泵效率（η）：0-60%、離心泵轉速：0-2900 r/min。

雙泵并聯：液體流量：0～14.0m3/h，離心泵出口壓力：0-0.2MPa，離心泵泵的揚程(H)：0-20m，離心泵軸功率(N)：0.43-1.85KW，離心泵效率（η）：0-60%、離心泵轉速：0-2900 r/min。

液體溫度：常溫。

四、主要設備組成及技術規格

1、單相矢量變頻器，規格：（0-50）Hz。

2、壓力傳感器：測量范圍0-0.6MPa  精度0.5級，數量2個；。

3、負壓傳感器：測量范圍-0.1-0MPa  精度0.5級，數量2。

4、光電轉速傳感器：測量范圍0~2999rpm，精度1rpm，轉速檢測機構。

5、DN40渦輪流量計：1~20m3/h，4-20mA遠傳輸出數字顯示，流量檢測機構。

6、304不銹鋼離心泵：功率0.55KW，流量范圍0-7m3/h，數量2臺。

7、水箱：容積約120L,帶貯水排空底閥，管路循環回水與泵吸入口間隔板設計。

8、管路：304衛生級不銹鋼，管道法蘭連接渦輪流量計。

9、溫度傳感器：Pt100，分辨率0.1℃，精度0.5%。

10、電器：接觸器、開關、漏電保護空氣開關。

11、中央處理器：執行速度0.64μs，內存容量16K，功能：數據處理運算。

12、模擬模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。

13、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。

14、顯示終端：采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控制。

15、額定電壓：220V，總功率：1.5kW。

16、外形尺寸：2000×650×1900mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。

17、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理

念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生

工程化理念。

18、配套測控軟件可以實現實驗數據實時在線采集顯示數據、曲線及設備運行狀態等。通過WIFI技術實現終端覆蓋。

五、使用設施

水：裝置自帶水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。

電：電壓AC220V，功率2.0kW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。

實驗物料：清潔自來水,外配設備：無。
